在建筑工程領域，消防工程圖與智能化系統工程的設計和施工是保障建筑安全與功能實現的關鍵環節。對于初入行者或需要快速掌握相關知識的人員來說，理解這兩大系統的分類、組成及設計施工要點，是看懂圖紙、參與工程實踐的基礎。本文將分步解析，幫助您快速建立系統性的認知框架。

一、消防系統的分類與組成：看懂圖紙的基石

消防工程圖之所以復雜，是因為它綜合了多個子系統，每個子系統都有獨特的符號、圖例和布線邏輯。要快速看懂圖紙，首先必須對消防系統的分類和組成有清晰的了解。

1. 火災自動報警系統：這是消防系統的“大腦”。它由觸發器件（如感煙、感溫探測器、手動報警按鈕）、報警裝置（聲光報警器）、控制設備（火災報警控制器）以及聯動控制模塊組成。在圖紙上，您會看到各種代表探測器、按鈕的圖例，以及連接它們的線路。理解其布線邏輯（如總線制、多線制）是看懂報警系統圖的關鍵。

1. 自動噴水滅火系統：最常見的自動滅火設施。主要包括水源、消防水泵、報警閥組、管網、噴頭以及水流指示器等。圖紙上會詳細標明管徑、噴頭布置間距、標高以及泵房設備布局。看懂它需要了解水力計算基本概念和相關的規范要求（如噴頭與障礙物的距離）。

1. 消火栓系統：由消防水池、水泵、管網、室內外消火栓及水泵接合器組成。圖紙關注管網走向、栓口位置和供水壓力保障。

1. 防排煙系統：在火災時控制煙氣蔓延。包括送風機、排煙機、風管、防火閥、排煙口等。風管尺寸、風機位置及控制邏輯是圖紙重點。

1. 氣體滅火系統（如七氟丙烷、IG541）：用于保護重要設備間。圖紙會顯示鋼瓶位置、管網、噴頭及探測聯動關系。

1. 應急疏散與照明系統：包括疏散指示標志和應急照明燈具，圖紙體現其布點、線路及電源配置。

快速看圖技巧：拿到圖紙后，先看圖例說明，識別各個符號代表什么設備；再看系統圖，理解整體架構和聯動關系；最后結合平面圖，明確設備的具體安裝位置和線路走向。牢記“總-分”原則，從整體到局部。

二、智能化系統工程：設計與施工的融合

智能化系統工程（或稱弱電系統）與消防系統既有交叉（如消防系統本身也是智能化的一部分），又獨立成體系。它旨在通過信息技術提升建筑的管理、服務和效率。

1. 主要子系統分類：

• 信息設施系統：如綜合布線、計算機網絡、電話、有線電視、信息導引及發布系統。這是智能化的“神經網絡”。

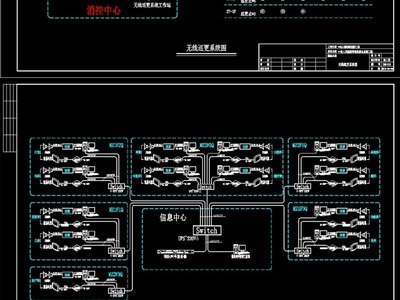

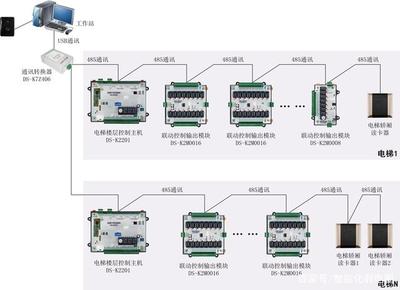

• 公共安全系統：除了消防，還包括視頻安防監控、入侵報警、出入口控制、電子巡查等。這些系統常需與消防聯動。

• 建筑設備管理系統：如樓宇自控系統，對空調、照明、給排水等機電設備進行監控和管理，實現節能。

• 智能化集成系統：將以上各子系統數據匯集，實現統一管理和信息共享。

1. 設計要點：

• 需求分析先行：設計必須基于業主的功能需求和建筑特點，避免技術堆砌。

• 系統規劃與集成：各子系統需統一規劃，考慮互聯互通的接口協議（如BACnet、Modbus），為集成預留條件。

• 圖紙深度：設計圖紙應包括系統圖、平面布置圖、管線敷設圖、設備安裝詳圖及接線圖等。清晰標明線纜類型、規格、路由和端接位置。

1. 施工關鍵環節：

• 管線敷設：智能化系統線纜繁多，需與強電、消防、暖通等專業協調管線綜合，避免沖突。嚴格遵循強弱電分離、防干擾原則。

• 設備安裝與接線：按圖施工，確保位置準確、安裝牢固。接線正確可靠，標簽清晰，這是后期調試成功的基礎。

• 系統調試與試運行：這是檢驗設計和施工質量的最終環節。需按子系統逐個調試，再進行聯合調試，確保功能實現和聯動正常。

三、消防與智能化的交叉與協同

現代建筑中，消防系統與智能化系統（尤其是公共安全系統和設備管理系統）的協同越來越緊密。例如，火災報警信號可聯動視頻監控確認火情、自動打開疏散通道的門禁、停止空調送風并啟動排煙、通過信息發布系統引導疏散等。在圖紙和施工中，需要特別注意這些聯動接口的設計與實現，確保信號傳輸可靠、邏輯正確。

****
快速看懂消防工程圖并理解智能化系統工程，核心在于建立系統的知識框架。對于消防圖，從熟悉系統分類和圖例入手，遵循圖紙閱讀邏輯。對于智能化工程，把握其以集成為導向、多子系統協同的特點，關注設計與施工中各專業的接口與配合。實踐中，多對照實物、多翻閱相關設計規范（如《火災自動報警系統設計規范》GB50116、《智能建筑設計標準》GB50314），將圖紙符號與真實系統對應起來，是提升識圖能力和工程理解力的最快路徑。掌握這些基礎，您便能更自信地參與到相關工程的設計、讀圖與施工管理工作中。
